問題與故障

處理對策

電機啟動過程中報過載或過流故障

u 電機參數（P1-01～P1-05）按電機銘牌設定

u 進行電機參數自學習（P1-37），有條件的情況下進行電機動態完整自學習

5Hz 以下轉矩或速度響應慢、電機震動

u 改善轉矩和速度的響應，需要加強速度環比例調節（P2-00 按 10 為單位增大設定值）或者降低速度環積分時間（P2-01 按0.05 為單位降低）

u 如果出現震動，需要減弱該 P2-00、P2-01 參數值

5Hz 以上轉矩或速度響應慢、電機震動

u 改善轉矩和速度的響應，需要加強速度環比例調節（P2-03 按 10 為單位增大設定值）或者降低速度環積分時間（P2-04 按0.05 為單位降低）

u 如果出現震動，需要減弱該 P2-03、P2-04 參數值

速度精度低

u 當電機帶載速度偏差過大時，需增大矢量轉差補償增益（P2-06），按10%為單位增減

速度波動大

u 當電機速度有異常波動時，可適當增加速度濾波時間（P2-07），按 0.001s為單位增加

電機噪音大

u 適當增加載頻頻率值（P0-15），以 1.0KHz 為單位升高；（注意：升高載頻電機漏電流會(huì )增大）

電機轉矩不足或出力不夠

u 轉矩上限是否被限制，速度模式下提高轉矩上限（P2-10）；轉矩模式下增大轉矩指令

問題與故障

處理對策

起動報過流或過載故障

u 正確設置編碼器線數、類型、編碼器方向

電機轉動過程中報過載或過流故障

u 電機參數（P1-01～P1-05）按電機銘牌設定

u 進行電機參數自學習（P1-37），有條件的情況下進行電機動態完整自學習

5Hz 以下轉矩或速度響應慢、電機震動

u 改善轉矩和速度的響應，需要加強速度環比例調節（P2-00 按 10 為單位增大設定值）或者降低速度環積分時間（P2-01 按0.05 為單位降低）

u 如果出現震動，需要減弱該 P2-00、P2-01參數值

5Hz 以上轉矩或速度響應慢、電機震動

u 改善轉矩和速度的響應，需要加強速度環比例調節（P2-03 按 10 為單位增大設定值）或者降低速度環積分時間（P2-04 按0.05 為單位降低）

u 如果出現震動，需要減弱該 P2-03、P2-04參數值

速度波動大

u 當電機速度有異常波動時，可適當增加速度濾波時間（P2-07），按 0.001s為單位增加

電機噪音大

u 適當增加載波頻率值（P0-15），以 1.0kHz 為單位升高；（注意：升高載頻電機漏電流會(huì )增大）

電機轉矩不足或出力不夠

u 轉矩上限是否被限制，速度模式下提高轉矩上限（P2-10）；轉矩模式下增大轉矩指令

問題與故障

處理對策

運行中電機震蕩

u 增加震蕩抑制參數（P3-11），以 10 為單位增加

大功率起動報過流

u 降低轉矩提升（P3-01），以 0.5% 為單位調節

電機噪音大

u 適當增加載頻頻率值（P0-15），以 1.0kHz 為單位升高（注意：升高載頻電機漏電流會(huì )增大）

運行中電流偏大

u 正確設置電機的額定電壓（P1-02）、額定頻率（P1-04）

u 降低轉矩提升（P3-01），以 0.5% 為單位調節

突卸重載報過壓、減速

報過壓

u 確認過壓失速使能（P3-23）設定成使能狀態；增大過壓失速增益（P3-24/P3-25，出廠30），以10 為單位增大

u  減小過壓失速動作電壓（P3-22 出廠 770V），以 10V 為單位減小

突加重載報過流、加速

報過流

u 增大過流失速增益（P3-20 出廠 20），以 10 為單位增大

u 減小過流失速動作電流（P3-18 出廠 150%），以 10% 為單位減小

故障名稱

操作面

板顯示

故障原因排查

故障處理對策

加速過電流

FU02

變頻器輸出回路存在接地或短路

u 排除外圍故障，檢測電機或者中斷接觸器是否發生短路

控制方式為FVC 或者SVC 且沒有進行參數辨識

u 按照電機銘牌設置電機參數，進行電機參數辨識

急加速工況，加速時間設定太短

u 增大加速時間

過流失速抑制設定不合適

u 確認過流失速抑制功能（P3-19=1）已經使能

u 過流失速動作電流（P3-18）設定值太大，推薦在120% 到150% 之內調整

u 過流失速抑制增益（P3-20）設定太小，推薦在20到40之內調整

手動轉矩提升或V/F 曲線不合適

u 調整手動提升轉矩或 V/F 曲線

對正在旋轉的電機進行啟動

u 選擇轉速追蹤啟動或等電機停止后再啟動

受外部干擾

u 查看歷史故障記錄，若故障時電流值遠未達到過流點值，需查找干擾源。若無其它干擾源則可能為驅動板或電流傳感器問題

減速過電流

FU03

變頻器輸出回路存在接地或短路

u 排除外圍故障，檢測電機是否發生短路或斷路

控制方式為FVC 或者SVC 且沒有進行參數辨識

u 按照電機銘牌設置電機參數，進行電機參數辨識

急減速工況，減速時間設定太短

u 增大減速時間

過流失速抑制設定不合適

u 確認過流失速抑制功能（P3-19）已經使能

u 過流失速動作電流（P3-18）設定值太大，

推薦在120%到150%之內調整

u 過流失速抑制增益（P3-20）設定太小，推薦在20到40之內調整

沒有加裝制動單元和制動電阻

u 加裝制動單元及電阻

受外部干擾

u 查看歷史故障記錄，若故障時電流值遠未達到過流點值，需查找干擾源。若無其它干擾源則可能為驅動板或電流傳感器問題

恒速過電流

FU04

變頻器輸出回路存在接地或短路

u 排除外圍故障，檢測電機是否發生短路或斷路

控制方式為FVC 或者SVC且沒有進行參數辨識

u 按照電機銘牌設置電機參數，進行電機參數辨識

過流失速抑制設定不合適

u 確認過流失速抑制功能（P3-19）已經使能

u 過流失速動作電流（P3-18）設定值太大，推薦在120%到150%之內調整

u 過流失速抑制增益（P3-20）設定太小，推薦在20到40之內調整

變頻器選型偏小

u 在穩定運行狀態下，若運行電流已超過電機額定電流或變頻器額定輸出電流值，請選用功率等級更大的變頻器

受外部干擾

u 查看歷史故障記錄，若故障時電流值遠未達到過流點值，需查找干擾源。若無其它干擾源則可能為驅動板或電流傳感器問題

加速過電壓

FU05

輸入電壓偏高

u 將電壓調至正常范圍

加速過程中存在外力拖動電機運行

u 取消此外動力或加裝制動電阻

過壓抑制設定不合適

u 確認過壓抑制功能（P3-23）已經使能

u 過壓抑制動作電壓（P3-22）設定值太大，

推薦在770V～700V之內調整；

u 過壓抑制增益（P3-24）設定太小，推薦在

30到50之內調整

沒有加裝制動單元和制動電阻

u 加裝制動單元及電阻

加速時間過短

u 增大加速時間

減速過電壓

FU06

過壓抑制設定不合適

u 確認過壓抑制功能（P3-23）已經使能

u 過壓抑制動作電壓（P3-22）設定值太大，

推薦在770V～700V之內調整

u 過壓抑制增益（P3-24）設定太小，推薦在

30到50之內調整

減速過程中存在外力拖動電機運行

u 取消此外動力或加裝制動電阻

減速時間過短

u 增大減速時間

沒有加裝制動單元和制動電阻

u 加裝制動單元及電阻

恒速過電壓

FU07

確認過壓抑制功能（P3-23）已經使能

u 確認過壓抑制功能（P3-23）已經使能

u 過壓抑制動作電壓（P3-22）設定值太大，

推薦在770V～700V之內調整

u 過壓抑制頻率增益（P3-24）設定太小，

推薦在30到50之內調整

u 過壓抑制上升頻率（P3-26）設定太小，

推薦在5～20Hz 之內調整

運行過程中存在外力拖動電機運行

u 取消此外動力或加裝制動電阻

控制電源故障

FU08

輸入電壓不在規范規定的范圍內

u 將電壓調至規范要求的范圍內

欠壓故障

FU09

瞬時停電

u 使能瞬停不停功能（P9-59），可以防止

瞬時停電欠壓故障

變頻器輸入端電壓不在規范要求的范圍

u 調整電壓到正常范圍

母線電壓不正常

u 尋求技術支持

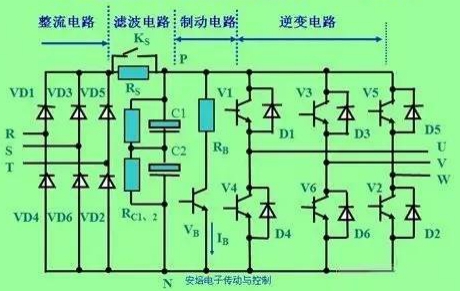

整流橋、緩沖電阻、驅動板、控制板異常

u 尋求技術支持

變頻器過載

FU10

負載是否過大或發生電機堵轉

u 減小負載并檢查電機及機械情況

變頻器選型偏小

u 選用功率等級更大的變頻器

電機過載

FU11

電機保護參數P9-01 設定是否合適

u 正確設定此參數

負載是否過大或發生電機堵轉

u 減小負載并檢查電機及機械情況

輸出缺相

FU13

電機故障

u 檢測電機是否斷路

變頻器到電機的引線不正常

u 排除外圍故障

電機運行時變頻器三相輸出不平衡

u 檢查電機三相繞組是否正常并排除故障

驅動板、IGBT 模塊異常

u 尋求技術支持

模塊過熱

FU14

環境溫度過高

u 降低環境溫度

風道堵塞

u 清理風道

風扇損壞

u 更換風扇

模塊熱敏電阻損壞

u 更換熱敏電阻

逆變模塊損壞

u 更換逆變模塊

外部設備故障

FU15

通過多功能端子S 輸入外部

故障的信號

u 排查外圍故障，確認機械允許重新啟動（P8-18），復位運行

通訊故障

FU16

上位機工作不正常

u 檢查上位機接線

通訊線不正常

u 檢查通訊連接線

通訊擴展卡 P0-28 設置不正確

u 正確設置通訊擴展卡類型

通訊參數 Pd 組設置不正確

u 正確設置通訊參數

以上檢測后可嘗試恢復出廠設置

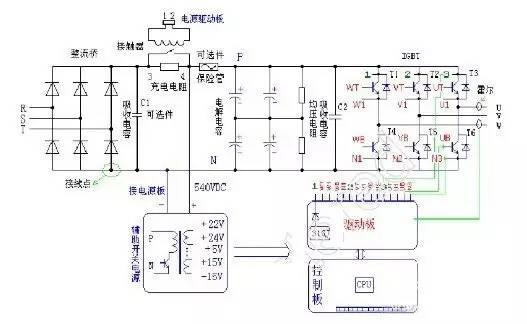

接觸器故障

FU17

驅動板和電源異常

u 更換驅動板或電源板

接觸器異常

u 更換接觸器

防雷板異常

u 更換防雷板

電流檢測故障

FU18

檢查電流傳感器異常

u 更換電流傳感器

驅動板異常

u 更換驅動板

電機自學習

故障

FU19

電機參數未按銘牌設置

u 根據銘牌正確設定電機參數

參數辨識過程超時

u 檢查變頻器到電機引線

編碼器異常

u 檢查編碼器線數設置是否正確 P1-27、檢查編碼器的信號線連接是否正確、牢固

編碼器故障

FU20

編碼器型號不匹配

u 根據實際正確設定編碼器類型

編碼器連線錯誤

u 檢測 PG 卡電源及相序

編碼器損壞

u 更換編碼器

PG 卡異常

u 更換 PG 卡

EEPROM

讀寫故障

FU21

EEPROM 芯片損壞

u 更換主控板

對地短路故障

FU23

電機對地短路

u 更換電纜或電機

累計運行時間到達故障

FU26

累計運行時間達到設定值

u使用參數初始化功能清除記錄信息

用戶自定義

故障1

FU27

通過多功能端子S 輸入用戶自定義故障1 的信號

u 復位運行

用戶自定義

故障2

FU28

通過多功能端子S 輸入用戶自定義故障2 的信號

u 復位運行

累計上電時間到達故障

FU29

累計上電時間達到設定值

u 使用參數初始化功能清除記錄信息

欠載故障

FU30

變頻器運行電流小于P9-64

u 確認負載是否脫離或 P9-64、P9-65 參數

設置是否符合實際運行工況

運行時PID

反饋丟失故障

FU31

PID 反饋小于PA-26 設定值

u 檢查 PID 反饋信號或設置 PA-26 為一個合適值

逐波限流故障

FU40

負載是否過大或發生電機堵轉

u 減小負載并檢查電機及機械情況

變頻器選型偏小

u 選用功率等級更大的變頻器

運行時切換

電機故障

FU41

在變頻器運行過程中通過端子更改當前電機選擇

u 變頻器停機后再進行電機切換操作

速度偏差

過大故障

FU42

編碼器參數設定不正確

u 正確設置編碼器參數

沒有進行參數辨識

u 進行電機參數辨識

速度偏差過大檢測參數P9-

69、P9-70 設置不合理

u 根據實際情況合理設置檢測參數

電機過速度

故障

FU43

編碼器參數設定不正確

u 正確設置編碼器參數

沒有進行參數辨識

u 進行電機參數辨識

電機過速度檢測參數P9-67、

P9-68 設置不合理

u 根據實際情況合理設置檢測參數

序號

故障現象

可能原因

解決方法

1

上電無顯示

電網電壓沒有或者過低

u 檢查輸入電源

變頻器驅動板上的開關電源故障

u 檢查母線電壓

控制板與驅動板、鍵盤之間連線斷

u 重新拔插30芯排線

變頻器緩沖電阻損壞

u 尋求廠家服務

控制板、鍵盤故障

整流橋損壞

2

上電一直顯示

-510-

驅動板與控制板之間的連線接觸不良

u 重新拔插30芯排線

控制板上相關器件損壞

u 尋求廠家服務

電機或者電機線有對地短路

電流傳感器故障

電網電壓過低

3

上電顯示“FU23”

報警

電機或者輸出線對地短路

u 用搖表測量電機和輸出線的絕緣

變頻器損壞

u 尋求廠家服務

4

上電變頻器顯示正常，運行后顯示

“-510-”并馬上停機

風扇損壞或者堵轉

u 更換風扇

外圍控制端子接線有短路

u 排除外部短路故障

5

頻繁報FU14（模塊

過熱）故障

載頻設置太高

u 降低載頻（P0-15）

風扇損壞或者風道堵塞

u 更換風扇、清理風道

變頻器內部器件損壞（熱電偶或其他）

u 尋求廠家服務

6

變頻器運行后電機不轉動

電機及電機線

u 重新確認變頻器與電機之間連線正確

變頻器參數設置錯誤（電機參數）

u 恢復出廠參數，重新設置使用參數組

u 檢查編碼器參數設置正確、電機額定參數設置正確，如電機額定頻率、額定轉速等

u 檢查P0-01（控制方式）、P0-02（運行方式）、設置正確

u V/F 模式下，重載起動下，調整P3-01( 轉矩提升) 參數

驅動板與控制板連線接觸不良

u 重新拔插連接線嗎，確認接線牢固

驅動板故障

u 尋求廠家服務

7

S 端子失效

參數設置錯誤

u 檢查并重新設置P4組相關參數

外部信號錯誤

u 重新接外部信號線

PLC與+24V 跳線松動

u 重新確認PLC與 +24V 跳線，并確保緊固

控制板故障

u 尋求廠家服務

8

閉環矢量控制時，電機速度無法提升

編碼器故障

u 更換碼盤并重新確認接線

編碼器接錯線或者接觸不良

u 更換 PG 卡

PG 卡故障

u 尋求廠家服務

驅動板故障

9

變頻器頻繁報過流和過壓故障。

電機參數設置不對

u 重新設置電機參數或者進行電機自學習

加減速時間不合適

u 設置合適的加減速時間

負載波動

u 尋求廠家服務

10

上電（或運行）報

FU17

軟啟動接觸器未吸合

u 檢查接觸器電纜是否松動

u 檢查接觸器是否有故障

u 檢查接觸器24V供電電源是否有故障

u 尋求廠家服務

11

減速或減速停車時電機自由停車或無制動能力

編碼器斷線或過壓失速保護生效

u 有速度傳感器矢量控制模式下時（P0-01=1），請檢查編碼器接線

u 如果已配置制動電阻，需將“過壓失速使能”選擇為“無效”（設置P3-23=0），關閉過壓失速
